Některé příklady
zapojení kamer Hütermann
Pozn. Podrobný popis všech komponent najdete v ceníku
1. Základní prvky kamerového systému Hütermann

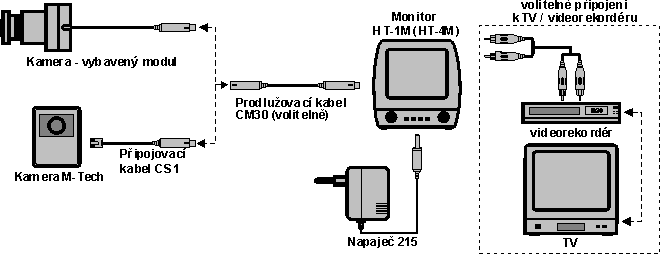

2. Příklad zapojení kamer Hütermann k monitoru HT-1M (HT-4M)

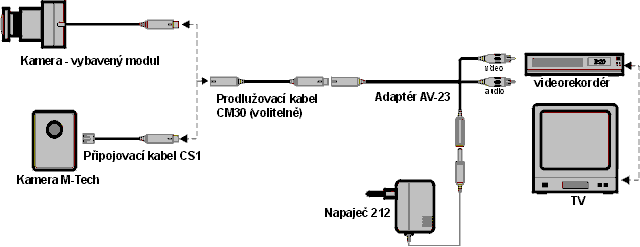

3. Příklad zapojení kamer Hütermann k televizoru, videu apod. - adaptér AV-23

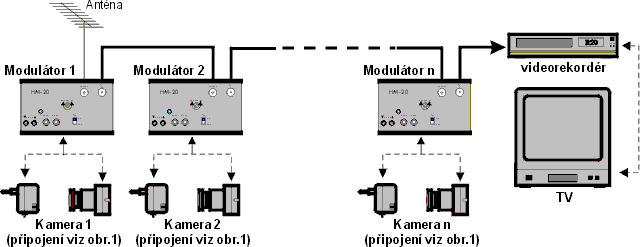

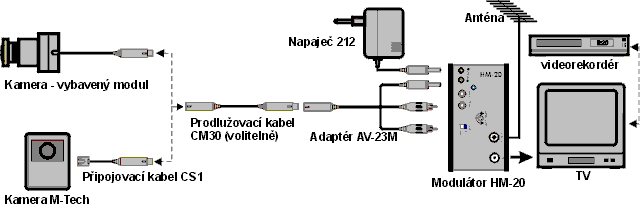

4. Příklad zapojení kamer Hütermann - modulátor HM-20
5. Příklad zapojení bezdrátového kamerového systému Hütermann
HW2000
Kamera- holý modul |
|
|
|
Popis tohoto modulu – viz. Ceník, kapitola „Kamery Hütermann – obecné informace“ |
Kamera- vybavený modul |
|
|
|
Popis tohoto modulu – viz. Ceník, kapitola „Kamery Hütermann – obecné informace“ |
Připojovací kabel CS1 |
|
|
|
Je určen pro připojení některých kamer Hütermann (např. M-Tech, Slim) do kamerového systému. Délka 10m |
Prodlužovací kabel |
|
|
|
Je určen pro připojení kamer Hütermann na delší vzdálenost. Délka 30m. |
Adaptér AV-23 |
|
|
|
AV-23A Je určen pro přímé připojení kamer Hütermann k televizoru nebo videorekordéru |
|
|
AV-23M Je určen pro připojení kamer Hütermann k TV nebo videorekordéru přes modulátor. |
Napaječ |
|
|
|
Typ 212- napájecí zdroj pro kamery a příslušenství (kromě videotelefonu, monitoru, videopřepínače) Typ 215- napájecí zdroj pro videotelefony, monitory, videopřepínač |
Použitím monitoru HT-4M získáte možnost připojit až čtyři kamery. Obraz z kamer lze přepínat ručně nebo automaticky v nastaveném intervalu.
Příklad zapojení
kamer Hütermann
Nejjednodušší zapojení kamer Hütermann pro
sledování či nahrávání obrazu/zvuku. Tímto způsobem lze připojit všechny
kamery Hütermann. Kamery se do systému zapojují :
a)
přímo- kamera je dodávána s pevně připojeným připojovacím
kabelem (vybavené moduly kamer, kamery Panzer, Kurz atd.)
b)
připojovacím kabelem CS1 (kamery M-Tech, Slim a další)
oba způsoby připojení jsou naznačeny na obr.1
Pokud je Váš televizor či videorekordér osazen Video/Audio vstupem s konektory Cinch (souosé konektory s otvorem uprostřed), kameru připojíte dle obr.1 přímo. Pokud je na televizoru/videorekordéru pouze konektor Scart (podlouhlý konektor nepravidelného tvaru) použijte redukci Scart-Cinch, kterou můžete zakoupit v obchodech se spotřební elektronikou.
Video – žlutá
Audio – červená
Prostřednictvím adaptéru AV-23 lze připojit všechny kamery Hütermann a to jak se zvukovým kanálem, tak i bez zvukového kanálu. Pokud kamera není vybavena zvukovým kanálem, konektor Audio adaptéru AV-23 zůstane nepoužit.
Pokud Váš televizor či videorekordér má více Video/Audio vstupů, můžete na každý vstup připojit jednu kameru dle obr.1. Můžete použít současně vstupy Cinch i Scart, pokud je Váš přístroj těmito vstupy vybaven. Přepínání vstupů je zpravidla realizováno opakovaným stiskem tlačítka AV na přístroji nebo na dálkovém ovládání.
Toto zapojení použijete
např. v případě že:
-
Video vstup Vašeho přístroje je již
obsazen
-
Chcete obraz/zvuk z kamery sledovat
na více přístrojích
Základní připojení- jedna kamera – obr. 1
obr. 1
Zapojení více kamer
Obr. 2
Kamery Hütermann je možné vybavit modulem pro bezdrátový přenos
video/audiosignálu. Odpadá tak nutnost natahovat kabel mezi kamerou a koncovým
zařízením, u kamery je pouze třeba zajistit napájení (doporučen napaječ 212). Ke
koncovému zařízení (televizor, video, počítač atd.) připojíte přijímač
bezdrátového přenosu videosignálu a bez velkých starostí s instalací můžete
sledovat obraz a zvuk z kamery.
Zapojení kamery – obr. 1
obr. 1
Připojení přijímače ke koncovému zařízení propojovacím kabelem KS4

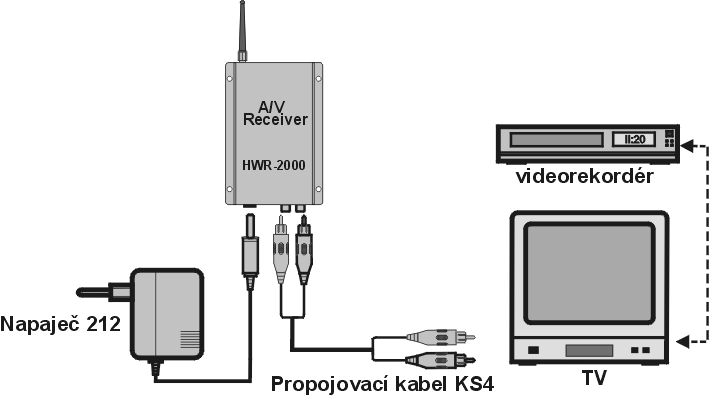

Při umístění přijímače u koncového zařízení Vám stačí pouze propojovací kabel KS4 délky 1.5 m pro přímé propojení přijímače a koncového zařízení (kabel je osazen konektory Cinch) dle obr. 2.
Obr. 2
Připojení přijímače ke koncovému zařízení adaptérem AV-35

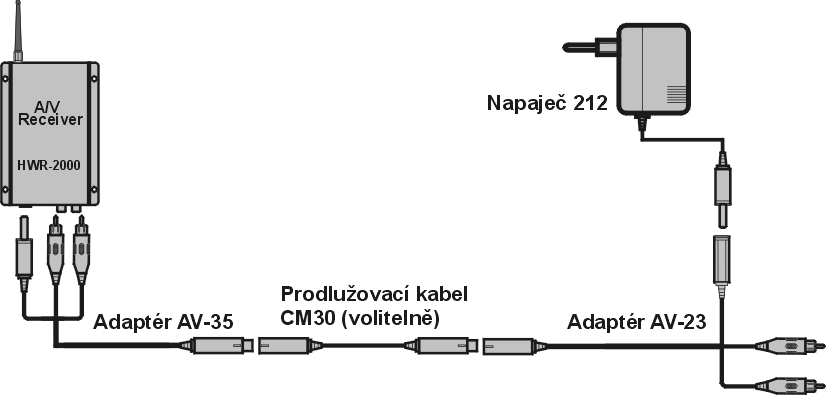

Při umístění přijímače ve větší vzdálenosti od koncového zařízení bude přijímač připojen prostřednictvím adaptéru AV35, prodlužovacího kabelu CM30 standardní délky 30m a adaptéru AV23 dle obr. 3.
Obr. 3
